對置雙主軸專門化數控車床:
機床(chuang)特點:
■機床采用45º臥式斜(xie)床身布局,剛性好,排屑方便(bian)。
■機床(chuang)設立(li)兩(liang)個(ge)獨立(li)加工區,既能(neng)實(shi)現兩(liang)主軸加工零(ling)件的對接,也能(neng)滿(man)足當(dang)其中一加工區進行(xing)調整(測量工件、調整刀具(ju)等)不影響另一加工區的工作。
■機床主機與自(zi)動上(shang)下(xia)料裝置一體化設計,機構緊湊(cou),安裝調試(shi)方(fang)便,布局合理,占(zhan)地(di)面積小。
■機床兩主軸箱可剛性對接,通過Z軸(zhou)(zhou)伺服電(dian)機(ji)扭矩控制,使(shi)兩(liang)主軸(zhou)(zhou)對接時(shi),零(ling)件(jian)端面能可(ke)靠(kao)地靠(kao)緊在(zai)夾具(ju)的端面,保證零(ling)件(jian)加工精度。
■機床模塊化設(she)計,可根據用戶對機床結構(gou)及性(xing)能(neng)的不同要求(qiu)進行個性(xing)化組(zu)合。
■機(ji)床全封(feng)閉防(fang)護(hu),前部對(dui)開雙拉門、上部機(ji)械手進出通道(dao)、中間主軸對(dui)接窗口均有自(zi)動(dong)(dong)開啟(qi)裝(zhuang)置。配有自(zi)動(dong)(dong)潤滑(hua)、自(zi)動(dong)(dong)排屑裝(zhuang)置,防(fang)護(hu)性能好(hao),造型美觀,易于(yu)操作,維修(xiu)方便。

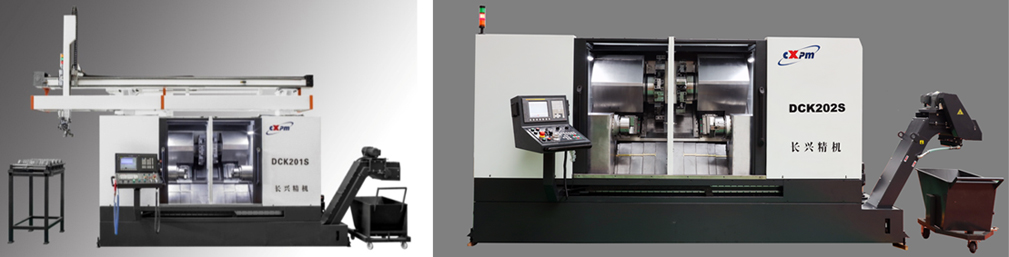

對(dui)置雙主軸專門化數控車床(chuang)照片:
雙主軸數控車床技術參數 :
機床型號 |
單位 |
DCK201S |
DCK202S |
最大加(jia)工直(zhi)徑 |
mm |
Φ200 |
Φ225 |
最大(da)加(jia)工長度 |
mm |
軸(zhou)件120/內孔最大深度80 |
軸件135/內孔最大深度120 |
主軸轉(zhuan)速范圍 |
rpm |
30-2500 |
30-2500 |
液(ye)壓動力卡盤 |
mm |
Φ200 |
Φ200 |
主電(dian)機功(gong)率 |
kW |
7.5/11 |
11/15 |
機床外形尺寸(長×寬×高) |
cm |
441×231×186 |
481×231×186 |
機床重量 |
t |
6.0 |
7.0 |
|
